ตลับลูกปืนอุตสาหกรรมมีมาตรฐานอะไรบ้าง?

ตลับลูกปืนอุตสาหกรรมเป็นส่วนประกอบสำคัญในเครื่องจักรและอุปกรณ์หลากหลายประเภท ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นและการส่งกำลังอย่างมีประสิทธิภาพ ในฐานะซัพพลายเออร์ตลับลูกปืนทางอุตสาหกรรม ฉันมักถูกถามเกี่ยวกับมาตรฐานสำหรับชิ้นส่วนที่จำเป็นเหล่านี้ ในบล็อกโพสต์นี้ ฉันจะสำรวจมาตรฐานสำคัญที่ควบคุมตลับลูกปืนทางอุตสาหกรรม ซึ่งมีความสำคัญต่อการทำความเข้าใจคุณภาพ ประสิทธิภาพ และความเหมาะสมสำหรับการใช้งานต่างๆ

คุณภาพของวัสดุ

มาตรฐานแรกและสำคัญที่สุดสำหรับตลับลูกปืนอุตสาหกรรมคือคุณภาพของวัสดุที่ใช้ในการก่อสร้าง การเลือกใช้วัสดุมีผลอย่างมากต่อความทนทาน ความแข็งแรง และความต้านทานต่อการสึกหรอและการกัดกร่อนของตลับลูกปืน วัสดุทั่วไปสำหรับตลับลูกปืนอุตสาหกรรม ได้แก่ เหล็ก เซรามิค และแบริ่งโลหะผสมสังกะสี-

เหล็กคุณภาพสูงเป็นหนึ่งในวัสดุที่ใช้กันอย่างแพร่หลายสำหรับตลับลูกปืน มีคุณสมบัติทางกลที่ดีเยี่ยม เช่น ความต้านทานแรงดึงและความแข็งสูง ซึ่งช่วยให้ตลับลูกปืนทนทานต่อภาระหนักและการหมุนด้วยความเร็วสูง ตัวอย่างเช่น เหล็กโครเมียมมักใช้ในตลับลูกปืนเม็ดกลมและแบริ่งลูกกลิ้ง เนื่องจากมีความทนทานต่อการสึกหรอและความล้าที่เหนือกว่า

ในทางกลับกัน ตลับลูกปืนเซรามิกขึ้นชื่อในด้านความทนทานต่ออุณหภูมิสูง ความหนาแน่นต่ำ และทนต่อการกัดกร่อนได้ดีเยี่ยม มักใช้ในการใช้งานที่ตลับลูกปืนเหล็กแบบดั้งเดิมอาจเสียหาย เช่น ในสปินเดิลความเร็วสูงและอุปกรณ์การบินและอวกาศ

ตลับลูกปืนโลหะผสมสังกะสีเป็นทางเลือกที่คุ้มค่าสำหรับการใช้งานบางประเภท มีคุณสมบัติในการหล่อลื่นในตัวที่ดี ซึ่งสามารถลดความจำเป็นในการหล่อลื่นและการบำรุงรักษาเพิ่มเติม ตลับลูกปืนโลหะผสมสังกะสีเหมาะสำหรับใช้ในงานความเร็วต่ำและโหลดปานกลาง เช่น ในเครื่องจักรขนาดเล็กและเครื่องใช้ในครัวเรือนบางประเภท

ความแม่นยำของมิติ

ความแม่นยำของมิติถือเป็นมาตรฐานที่สำคัญอีกประการหนึ่งสำหรับตลับลูกปืนทางอุตสาหกรรม ตลับลูกปืนต้องได้รับการผลิตตามขนาดที่แม่นยำเพื่อให้แน่ใจว่าพอดีและใช้งานได้อย่างเหมาะสมภายในเครื่องจักร การเบี่ยงเบนไปจากขนาดที่ระบุอาจทำให้เกิดปัญหา เช่น การวางแนวไม่ตรง แรงเสียดทานที่เพิ่มขึ้น และการสึกหรอก่อนวัยอันควร

ขนาดที่สำคัญของตลับลูกปืนประกอบด้วยเส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก ความกว้าง และเส้นผ่านศูนย์กลางขององค์ประกอบการกลิ้ง (ลูกบอลหรือลูกกลิ้ง) โดยทั่วไป มิติเหล่านี้จะมีการระบุไว้ในมาตรฐานสากล เช่น ที่กำหนดโดยองค์การระหว่างประเทศเพื่อการมาตรฐาน (ISO) ผู้ผลิตใช้เทคนิคการตัดเฉือนและการตรวจสอบขั้นสูงเพื่อให้แน่ใจว่าตลับลูกปืนตรงตามเกณฑ์ความคลาดเคลื่อนของขนาดที่ต้องการ

ตัวอย่างเช่น ในกแบริ่งเครื่องอัดก้อนความแม่นยำของขนาดที่แม่นยำถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าตลับลูกปืนสามารถรองรับการใช้งานแรงดันสูงและแรงบิดสูงตามแบบฉบับของเครื่องอัดก้อน ความไม่ถูกต้องใดๆ ในมิติอาจทำให้ตลับลูกปืนเสียหายก่อนเวลาอันควร ส่งผลให้เครื่องจักรต้องหยุดทำงานซึ่งมีค่าใช้จ่ายสูง

ความอดทนและการสิ้นสุด

ความคลาดเคลื่อนและการตกแต่งพื้นผิวมีความสัมพันธ์อย่างใกล้ชิดกับความแม่นยำของมิติ พิกัดความเผื่อหมายถึงการเปลี่ยนแปลงขนาดและรูปร่างที่ยอมรับได้ ในขณะที่การตกแต่งพื้นผิวหมายถึงความเรียบของพื้นผิวของตลับลูกปืน

ตลับลูกปืนคุณภาพสูงต้องมีพิกัดความเผื่อต่ำเพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอ ตัวอย่างเช่น ค่าเผื่อความกลมของลูกปืนมักจะอยู่ในช่วงไม่กี่ไมโครเมตร การเบี่ยงเบนเล็กน้อยจากพิกัดความเผื่อที่ระบุก็อาจทำให้เกิดการรับน้ำหนักที่ไม่สม่ำเสมอบนตลับลูกปืน ทำให้เกิดเสียงดัง การสั่นสะเทือน และการสึกหรอเพิ่มขึ้น

การตกแต่งพื้นผิวก็มีความสำคัญต่อประสิทธิภาพของตลับลูกปืนเช่นกัน พื้นผิวเรียบช่วยลดการเสียดสีและการสึกหรอระหว่างส่วนประกอบตลับลูกปืน ปรับปรุงการหล่อลื่น และช่วยป้องกันการก่อตัวของเศษและสิ่งปนเปื้อน ผู้ผลิตใช้เทคนิคการบดและขัดขั้นสูงเพื่อให้ได้พื้นผิวที่ต้องการบนตลับลูกปืน

โหลด - ขีดความสามารถ

ความสามารถในการรับน้ำหนักของตลับลูกปืนเป็นการวัดความสามารถในการรองรับและส่งโหลดโดยไม่เกิดความเสียหาย นี่เป็นหนึ่งในมาตรฐานที่สำคัญที่สุดสำหรับตลับลูกปืนทางอุตสาหกรรม เนื่องจากจะเป็นตัวกำหนดความเหมาะสมของตลับลูกปืนสำหรับการใช้งานที่แตกต่างกัน

ความสามารถในการรับน้ำหนักของตลับลูกปืนขึ้นอยู่กับหลายปัจจัย รวมถึงวัสดุ การออกแบบ และขนาดของตลับลูกปืน ตัวอย่างเช่น แบริ่งลูกกลิ้งโดยทั่วไปมีความสามารถในการรับน้ำหนักที่สูงกว่าตลับลูกปืนเม็ดกลม เนื่องจากมีพื้นที่สัมผัสที่ใหญ่กว่ากับทางวิ่ง

ผู้ผลิตใช้วิธีการต่างๆ ในการคำนวณและให้คะแนนความสามารถในการรับน้ำหนักของตลับลูกปืน โดยทั่วไปการให้คะแนนเหล่านี้จะแสดงในรูปของคะแนนโหลดคงที่และคะแนนโหลดแบบไดนามิก อัตราการรับน้ำหนักคงที่แสดงถึงภาระสูงสุดที่ตลับลูกปืนสามารถรับได้โดยไม่มีการเปลี่ยนรูปถาวร ในขณะที่อัตราการรับน้ำหนักแบบไดนามิกแสดงถึงภาระสูงสุดที่ตลับลูกปืนสามารถรับได้ภายใต้สภาวะการทำงานปกติตลอดอายุการใช้งานที่ระบุ

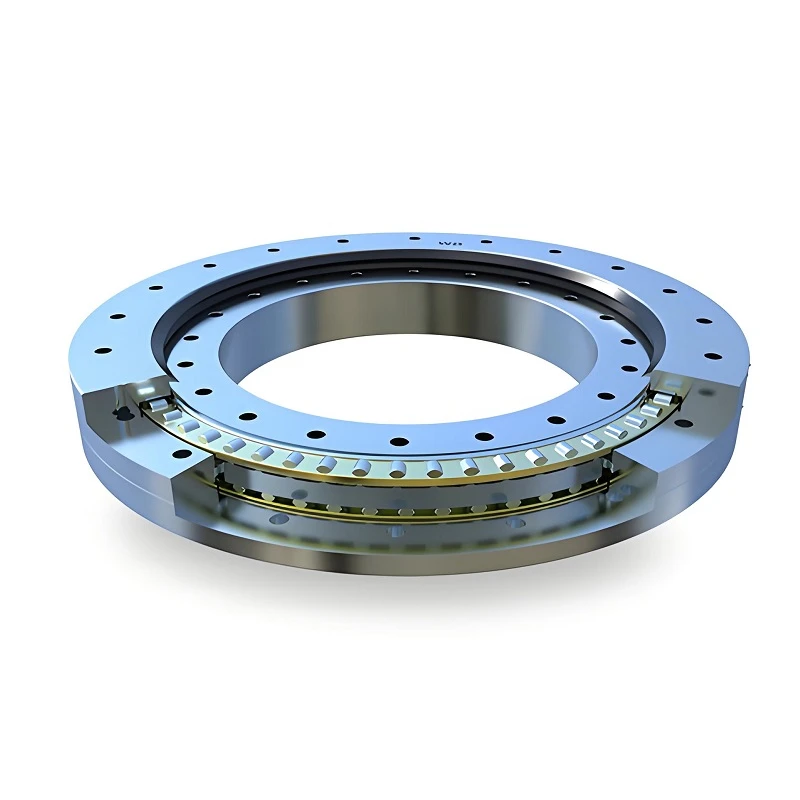

สำหรับกแบริ่งรองรับแบบหมุนซึ่งมักใช้ในการใช้งานที่แบริ่งจำเป็นต้องรองรับทั้งแรงตามแนวแกนและแนวรัศมีในขณะที่สามารถหมุนได้ ความสามารถในการรับน้ำหนักสูงถือเป็นสิ่งจำเป็น ตลับลูกปืนจะต้องสามารถรองรับน้ำหนักของอุปกรณ์และแรงภายนอกที่กระทำต่ออุปกรณ์ได้ เพื่อให้มั่นใจว่าการทำงานราบรื่นและเชื่อถือได้

การกวาดล้างแนวรัศมีและแนวแกน

ระยะห่างจากแนวรัศมีและแนวแกนเป็นมาตรฐานสำคัญที่ส่งผลต่อประสิทธิภาพและอายุการใช้งานของตลับลูกปืนอุตสาหกรรม ระยะห่างจากแนวรัศมีหมายถึงปริมาณระยะฟรีระหว่างวงแหวนด้านในและด้านนอกของตลับลูกปืนในทิศทางแนวรัศมี ในขณะที่ระยะห่างตามแนวแกนหมายถึงระยะระยะฟรีในทิศทางตามแนวแกน

ระยะห่างที่เหมาะสมสำหรับตลับลูกปืนขึ้นอยู่กับการใช้งาน ในการใช้งานบางอย่าง เช่น สปินเดิลความเร็วสูง จำเป็นต้องมีระยะห่างเล็กน้อยเพื่อให้แน่ใจว่ามีความแม่นยำและเสถียรภาพสูง ในการใช้งานอื่นๆ เช่น การใช้งานที่มีอุณหภูมิสูงหรือสภาวะการสั่นสะเทือนสูง อาจจำเป็นต้องมีช่องว่างที่มากขึ้นเพื่อรองรับการขยายตัวเนื่องจากความร้อนและป้องกันการเกาะติด

โดยทั่วไปผู้ผลิตจะจัดประเภทตลับลูกปืนออกเป็นกลุ่มระยะห่างต่างๆ ตามปริมาณระยะห่างในแนวรัศมีและแนวแกน ลูกค้าสามารถเลือกกลุ่มการเคลียร์ที่เหมาะสมตามความต้องการการใช้งานเฉพาะของพวกเขา

การหล่อลื่นและการซีล

การหล่อลื่นและการซีลที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพในระยะยาวของตลับลูกปืนทางอุตสาหกรรม การหล่อลื่นช่วยลดแรงเสียดทานและการสึกหรอระหว่างส่วนประกอบตลับลูกปืน กระจายความร้อน และป้องกันการปนเปื้อนเข้าไป

มีสารหล่อลื่นหลายประเภทสำหรับตลับลูกปืน รวมถึงจาระบีและน้ำมัน จาระบีเป็นตัวเลือกยอดนิยมสำหรับการใช้งานหลายประเภทเนื่องจากทาง่ายและให้การหล่อลื่นที่ยาวนาน ในทางกลับกัน น้ำมันมักใช้ในการใช้งานที่ความเร็วสูงและอุณหภูมิสูง เนื่องจากมีการกระจายความร้อนได้ดีกว่า

การปิดผนึกยังเป็นสิ่งสำคัญในการปกป้องตลับลูกปืนจากสิ่งปนเปื้อน เช่น ฝุ่น สิ่งสกปรก และความชื้น แบริ่งแบบปิดผนึกได้รับการออกแบบให้มีซีลหรือเกราะป้องกันพิเศษเพื่อป้องกันการปนเปื้อนเหล่านี้ คุณภาพของซีลและความสามารถในการรักษาซีลให้แน่นตลอดเวลาเป็นมาตรฐานที่สำคัญสำหรับตลับลูกปืนทางอุตสาหกรรม

ระดับเสียงรบกวนและการสั่นสะเทือน

ระดับเสียงรบกวนและการสั่นสะเทือนถือเป็นข้อพิจารณาที่สำคัญสำหรับตลับลูกปืนอุตสาหกรรม โดยเฉพาะอย่างยิ่งในการใช้งานที่ต้องการการทำงานที่เงียบ เสียงรบกวนและการสั่นสะเทือนที่มากเกินไปสามารถบ่งบอกถึงปัญหากับตลับลูกปืน เช่น การวางแนวที่ไม่ถูกต้อง การสึกหรอ หรือการหล่อลื่นที่ไม่เหมาะสม

ผู้ผลิตใช้เทคนิคต่างๆ เพื่อลดเสียงรบกวนและการสั่นสะเทือนในตลับลูกปืน ซึ่งรวมถึงการปรับปรุงความแม่นยำในการผลิต การใช้วัสดุคุณภาพสูง และการออกแบบตลับลูกปืนให้เหมาะสม ตัวอย่างเช่น ตลับลูกปืนบางตัวได้รับการออกแบบให้มีรูปทรงภายในแบบพิเศษเพื่อลดเสียงรบกวนและการสั่นสะเทือน

อายุการใช้งานและความน่าเชื่อถือ

อายุการใช้งานและความน่าเชื่อถือของตลับลูกปืนเป็นมาตรฐานสำคัญที่กำหนดคุณค่าให้กับลูกค้า ตลับลูกปืนที่มีอายุการใช้งานยาวนานและมีความน่าเชื่อถือสูงสามารถลดต้นทุนการบำรุงรักษาและการหยุดทำงาน ซึ่งช่วยปรับปรุงประสิทธิภาพโดยรวมของเครื่องจักร

อายุการใช้งานของตลับลูกปืนได้รับผลกระทบจากหลายปัจจัย รวมถึงภาระ ความเร็ว การหล่อลื่น และสภาพแวดล้อมในการทำงาน ผู้ผลิตใช้วิธีการทางสถิติเพื่อประมาณอายุการใช้งานของตลับลูกปืนโดยพิจารณาจากปัจจัยเหล่านี้ ตัวอย่างเช่น อายุการใช้งาน L10 เป็นตัววัดที่ใช้กันทั่วไป ซึ่งแสดงถึงจำนวนรอบหรือชั่วโมงที่ 90% ของกลุ่มตลับลูกปืนที่เหมือนกันจะดำเนินการให้เสร็จสิ้นก่อนที่สัญญาณแรกของความล้มเหลวจากความล้าจะเกิดขึ้น

บทสรุป

โดยสรุป มาตรฐานสำหรับตลับลูกปืนอุตสาหกรรมครอบคลุมหลายแง่มุม รวมถึงคุณภาพของวัสดุ ความแม่นยำของขนาด ความทนทานและผิวสำเร็จ ความสามารถในการรับน้ำหนัก ระยะห่างในแนวรัศมีและแนวแกน การหล่อลื่นและการซีล ระดับเสียงและการสั่นสะเทือน ตลอดจนอายุการใช้งานและความน่าเชื่อถือ ในฐานะซัพพลายเออร์ตลับลูกปืนทางอุตสาหกรรม เรามุ่งมั่นที่จะจัดหาตลับลูกปืนคุณภาพสูงที่ตรงตามมาตรฐานเหล่านี้

หากคุณอยู่ในตลาดสำหรับตลับลูกปืนอุตสาหกรรมและต้องการผลิตภัณฑ์ที่ปฏิบัติตามมาตรฐานสูงสุด โปรดติดต่อเรา เรามีตลับลูกปืนหลากหลายประเภทได้แก่แบริ่งโลหะผสมสังกะสี-แบริ่งเครื่องอัดก้อน, และแบริ่งรองรับแบบหมุนเพื่อตอบสนองความต้องการเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกตลับลูกปืนที่เหมาะกับการใช้งานของคุณ

อ้างอิง

• แฮร์ริส TA และ Kotzalas มินนิโซตา (2550) การวิเคราะห์แบริ่งกลิ้ง ไวลีย์.
• ISO 15:1978 ระบบ ISO ของขีดจำกัดและความพอดี -- ฐานของเกณฑ์ความคลาดเคลื่อน ความเบี่ยงเบน และความพอดี
• คู่มือตลับลูกปืน SKF กลุ่มบริษัทเอสเคเอฟ
